Dua belas kepala dengan kecepatan tinggi multifunksional mesin pemasangan LED permukaan

Tarikh：2020-04-27Tampilan：12

Kecepatan tinggi multifunksional penglihatan ke atas dan ke bawah 12 kepala mesin pemasangan LED permukaan　　XJS-S212
　
1、 Perkenalan Produk
XJS-212 adalah posisi dengan kecepatan tinggi, presisi tinggi, dan mesin pemasangan LED multifunksional. Mesin ini disediakan dengan 12 kepala pemasang yang dipandu oleh servo impor, titik MARK atas dan sistem pengenal komponen kamera yang lebih rendah 12, yang sangat meningkatkan kecepatan dan akurasi, menciptakan tingkat utama dalam industri dan memenuhi kebutuhan pelanggan dengan kebutuhan tinggi untuk kecepatan dan akurasi.

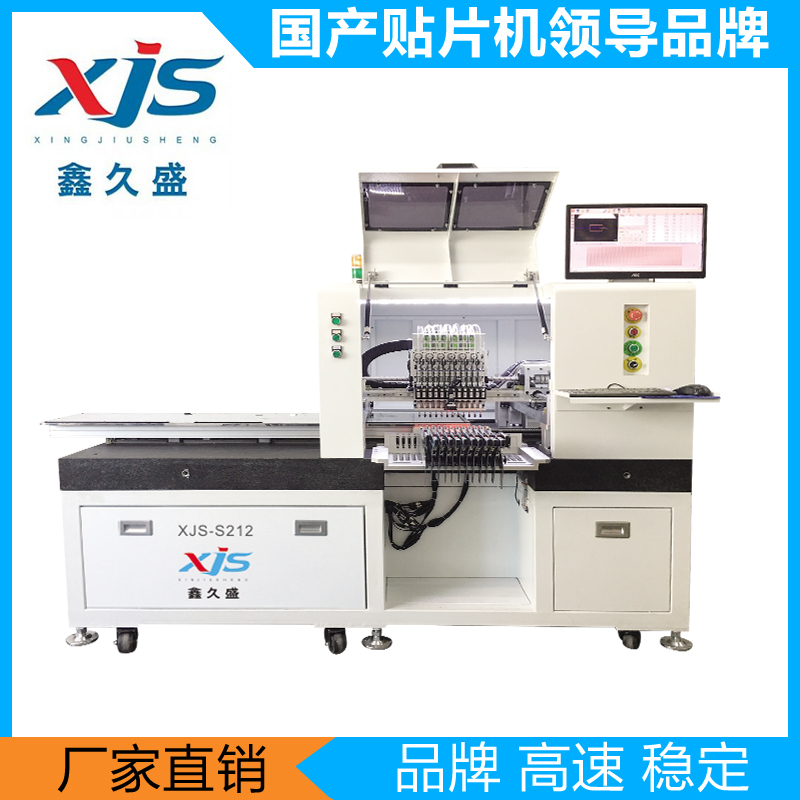

2、 Gambar produk
十二头LED贴片机

3、 Fungsi
1. Paksi X, paksi Y, dan platform makan semua menggunakan tongkat skru presisi impor dengan presisi tinggi untuk meningkatkan akurasi operasi peralatan dan kecepatan transmisi;
2. Sistem koreksi visual MARK mengambil foto dan mengenali posisi papan PCB untuk memastikan akurasi pemasangan permukaan.
3. Sistem pengenalan komponen definisi tinggi yang terdiri dari 12 kamera, dengan kecepatan pengenalan cepat dan akurasi tinggi.
4. Paksi Z kepala stiker mengadopsi 12 set spline impor dan motor servo impor untuk menyelesaikan secara efisien pemilihan dan pembuangan materi LED;
5. Fungsi kuat: sampai 20 pemakai yang berbeda dapat dikonfigurasi untuk memenuhi keperluan instalasi dari berbagai produk LED.
6. Mudah untuk beroperasi: antaramuka pengguna grafis Cina, mudah untuk beroperasi. Programasi singkat, mampu menyimpan dan menyunting berkas, dan dapat mudah diakses;
7. Mudah untuk mempertahankan: desain sederhana dan mudah untuk mempertahankan. Biaya penggantian bagian rendah, dan biaya pemeliharaan juga rendah.
8. Perangkat lunak, sirkuit, dan struktur perangkat keras seluruh mesin dikembangkan secara independen oleh perusahaan kami dan memiliki hak kepemilikan intelektual independen.

4、 Skop aplikasi

Perangkat pencahayaan: lampu fluoressen, lampu lampu, lampu langit, lampu panel, lampu lilin, dll.
Kategori pencahayaan: garis cahaya lembut, garis cahaya keras, modul iklan, dll
Kategori tampilan layar: layar tampilan permukaan LED

5、 Konfigurasi referensi
1. Sistem kontrol: komputer industri+kartu kontrol gerak presisi tinggi+layar LCD menandai
2. Sistem perangkat lunak: Xinjiusheng independently developed operating system, one click switching between Chinese and English
3. Motor olahraga: Motor servo asli Panasonic dari Jepang
4. Nozzle suction adhesive: independently developed multiple models of suction nozzles
5. Perangkat penyelidikan: skru presisi+garis panduan linear
6. Perangkat visual: pengenalan titik MARK atas+pengenalan komponen rendah
7. Feeder: Brand electric Feida

6、 Parameter teknis

Parameter Teknik
Model peralatan	XJS-S208A
Area papan sirkuit maksimum	1500(X)╳350(Y)╳25(Z)mm
Jarak gerakan maksimum paksi Z	20mm
Jarak gerakan maksimum dari tabel slide PCB	1300mm
Kecepatan SMT maksimum	32000CPH
Kecepatan SMT rata-rata	25000-32000CPH
akurasi posisi	0.05mm
Jarak penimbal tombol suhu	4.0
pasokan listrik	220V, 50Hz
mode kontrol	pc computer
udara kompresi	0.65-0.75Mpa
Kekuatan rata-rata	800W
band feeder	8. 12, 16, 24mm Feida
scope of application	Komponen resisten dan kapasitatif di atas 0603, serta berbagai chip LED seperti 2835, 3528, 3014, 4014, 5050, 5630, 5730, 7070, dll., kompatibel dengan berbagai pemasangan chip tenaga tinggi
Jumlah pemakan yang dapat ditempatkan	16
Menggunakan motor	Motor servo AC Panasonic
kepala	8 kepala
Sistem Drive Gerakan	Sistem Servo Komunikasi Lanjutan
Sudut komponen	0-360 ° sudut arbitrari, rotasi sinkronis selama gerakan
Mod operasi X/Y	Generasi baru interpolasi linear linkage perangkat lunak yang dikembangkan sendiri
Sumber gas	Pompa vakum diimpor
sistem operasi	Xinjiusheng dikembangkan secara independen
Metode program	Tujuan untuk menunjukkan pengajaran pemrograman, pemrograman visual, dapat optimisasi
Berat produk	1500KG
dimensi garis luar	2100mm 1200mm 1400mm
